光伏組件是光伏發(fā)電系統(tǒng)中的核心部分，其作用是將太陽能轉(zhuǎn)化為電能，并送往蓄電池中存儲起來，或推動負載工作。對光伏組件來說，輸出功率十分重要，那么，光伏電池組件最大輸出功率受哪些因素影響？

一、光伏組件的溫度特性

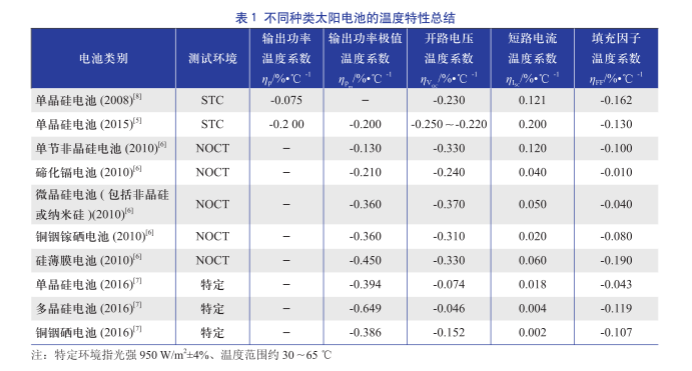

光伏組件一般有3個溫度系數(shù)：開路電壓、短路電流、峰值功率。當溫度升高時，光伏組件的輸出功率會下降。市場主流晶硅光伏組件的峰值溫度系數(shù)大概在-0.38~0.44%/℃之間，即溫度每升高一度，光伏組件的發(fā)電量降低0.38%左右。而薄膜太陽能電池溫度系數(shù)會好很多，如銅銦鎵硒 (CIGS) 的溫度系數(shù)僅為-0.1~0.3%，碲化鎘(CdTe)溫度系數(shù)約為-0.25%，均優(yōu)于晶硅電池。

二、老化衰減

在光伏組件長期應用中，會出現(xiàn)緩慢的功率衰減。第一年的衰減最大值約3%，后面 24 年每年衰減率約 0.7% 。由此計算，25年后的光伏組件實際功率仍可達到初始功率的80%左右。

老化衰減主要原因有兩類：

1）電池本身老化造成的衰減，主要受電池類型和電池生產(chǎn)工藝影響。

2）封裝材料老化造成的衰減，主要受組件生產(chǎn)工藝、封裝材料以及使用地的環(huán)境影響。紫外線照射是導致主材性能退化的重要原因。紫外線的長期照射，使得 EVA 及背板（ TPE結(jié)構(gòu) ）發(fā)生老化變黃現(xiàn)象，導致組件透過率下降，從而引起功率下降。除此之外，開裂、熱斑、風沙磨損等都是加速組件功率衰減的常見因素。

這就要求組件廠商在選擇 EVA 及背板時，必須嚴格把關(guān)，以減小因輔材老化引起的組件功率衰減。

三、組件初始光致衰減

光伏組件初始的光致衰減，即光伏組件輸出功率在剛開始使用的最初幾天內(nèi)發(fā)生較大幅度的下降，但隨后趨于穩(wěn)定。不同種類電池的光致衰減程度不同：

P型(硼摻雜)晶硅(單晶/多晶)硅片中，光照或電流注入導致硅片中形成硼氧復合體，降低了少子壽命，從而使得部分光生載流子復合，降低了電池效率，造成光致衰減。

而非晶硅太陽能電池在最初使用的半年時間內(nèi)，光電轉(zhuǎn)換效率會大幅下降，最終穩(wěn)定在初始轉(zhuǎn)換效率的70%～85%左右。

對于HIT及CIGS太陽能電池，則幾乎沒有光致衰減。

四、灰塵、雨水遮擋

一個電站是由許多塊電池板串并聯(lián)而組成的整體。中學物理知識告訴我們，串聯(lián)的電路，其中一點發(fā)生斷路，整個電路就會斷路。并聯(lián)其中一路發(fā)生斷路，其他電路依然是導通的。

電池組件的原理也是一樣，一串光伏板中，一個電池板被遮擋，電流通路被限制，整串中其他電池板發(fā)電再多，也無法完全輸出。

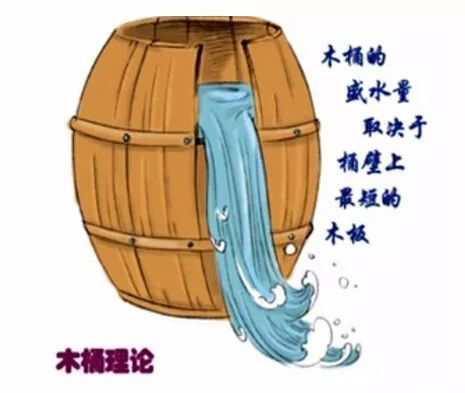

用木桶理論來解釋，一個木桶裝水多少，由最短的那塊木板決定，其他木板無論多長都沒有用。被遮擋的電池板，就是那塊木桶的短板，決定了整串電池板的發(fā)電量。

五、組件串聯(lián)不匹配

光伏組件串聯(lián)不匹配，可以用木桶效應來形象的解釋。木桶的盛水量，被最短的木板限制；而光伏組件輸出電流，被串聯(lián)組件中最低的電流限制。而實際上組件之間多少都會存在一定的功率偏差，因此組件失配多少都會造成一定的功率損失。

以上五點是影響光伏電池組件最大輸出功率的主要因素，且會造成長期的功率損失，所以，光伏電站后期運維十分重要，可有效降低故障所帶來的效益損失。
