組件檢測系列
組件檢測系列

及時、專業的方案,滿足不斷發展的流體自動化市場對創新、可靠和速度的要求

ZG450 太陽能組件IV測試儀

產品簡介:

◆ 達到AAA標準

◆ 光譜范圍:300~1200nm

◆ 定制化服務:光譜、輻照度范圍可定制

◆ 可選配電子負載掃描方向


咨詢熱線:4000-788-801

  • 產品介紹
  • 產品詳情

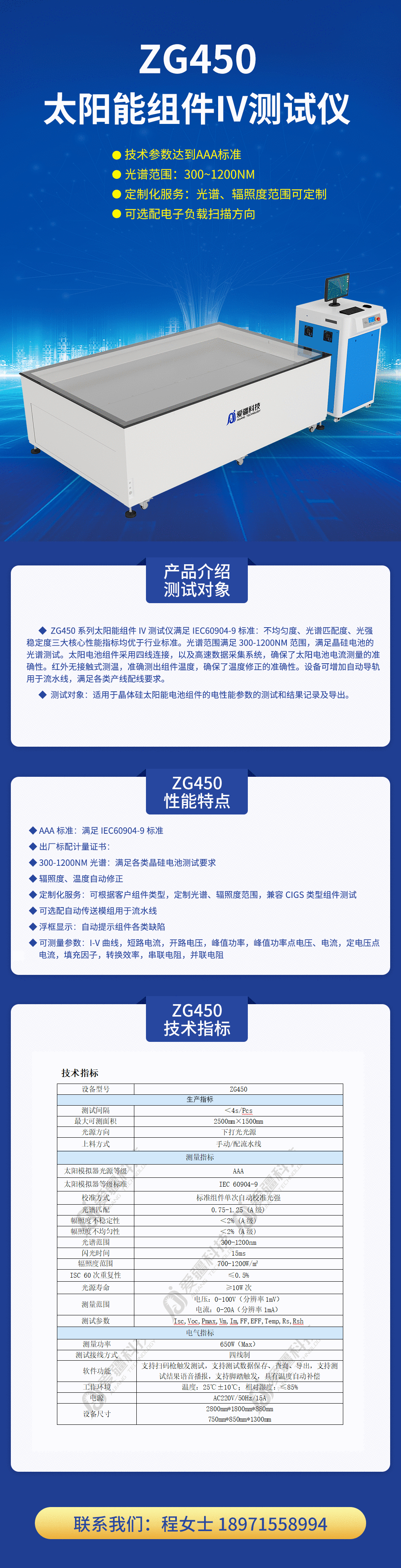

  • ZG450.gif

  • 一、產品介紹

    ZG450系列太陽能組件IV測試儀滿足IEC60904-9 標準

    1、AAA標準:不均勻度、光譜匹配度、光強穩定度三大核心性能指標均優于行業標準。

    2、全光譜:光譜范圍滿足400- 100mm范圍,滿足晶硅電池的光譜測試。

    太陽電池組件采用四線連接,以及高速數據采集系統,確保了太陽電池電流測量的準確性。紅外無接觸式測溫,準確測出組件溫度,確保了溫度修正的準確性。設備可增加自動導軌用于流水線,滿足各類產線配線要求導出。

    測試對象:適用于晶體硅太陽能電池組件的電性能參數的測試和結果記錄及

    二、性能特點

    ◆ AAA標準:滿足IEC60904-9標準

    ◆ 出廠標配計量證書:

    ◆ 300-1200nm光譜:滿足各類晶硅電池測試要求

    ◆ 輻照度、溫度自動修正

    ◆ 定制化服務:可根據客戶組件類型,定制光譜、輻照度范圍,兼容CIGS類型組件測試

    ◆ 可選配自動傳送模組用于流水線

    ◆ 浮框顯示:自動提示組件各類缺陷

    ◆ 可測量參數:I-V曲線,短路電流,開路電壓,峰值功率,峰值功率點電壓、電流,定電壓點電流,填充因子,轉換效率,串聯電阻,并聯電阻

    三、技術指標

    設備型號
    ZG450
    生產指標
    測試間隔<4s/Pcs
    最大可測面積2500mmX 1500mm
    光源方向下打光光源
    上料方式手動(選配手動滑軌上料模組)/配流水線
    測量指標
    太陽模擬器光源等級AAA
    太陽模擬器等級標準IEC 60904-9
    校準方式標準組件單次自動校準光強
    光譜匹配0.75-1.25 (A級)
    幅照度不穩定性<2% (A級)
    幅照度不均勻性<2% (A級)
    光譜范圍300-1200nm
    閃光時間15ms
    輻照度范圍700-1200W/m2
    ISC 60次重復性≤0.5%
    光源壽命≥l0W次
    測量范圍

    電壓:0-100V (分辨率lmV)

    電流:0-20A (分辨率1mA)

    測試參數Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh
    電氣指標
    測量功率650W (Max)
    測試接線方式四線制
    軟件功能

    支持掃碼槍觸發測試,支持測試數據保存、查詢、導出,支持測試結果語音播報,支持腳踏觸發,具有溫度自動補償

    工作環境溫度:25C士10°C;相對濕度:≤85%
    電源AC220V/50Hz/15A
    設備尺寸

    2800mm*1800mm*880mm

    750mm*850mm*1300mm
