光伏組件IV測試原理及公式
光伏組件IV測試原理及公式
01
IV測試的必要性
光伏發電是新能源開發利用的代表。從光伏發電提供動力源的階段，延伸到新能源動能的使用端鏈條，中國相關企業已經位于世界第一梯隊。光伏IV曲線測試是分析光伏組件發電性能的重要依據。組件出廠時需要進行IV曲線測試，以確定組件的電性能是否正常和功率大小。
02. 光伏電池電路

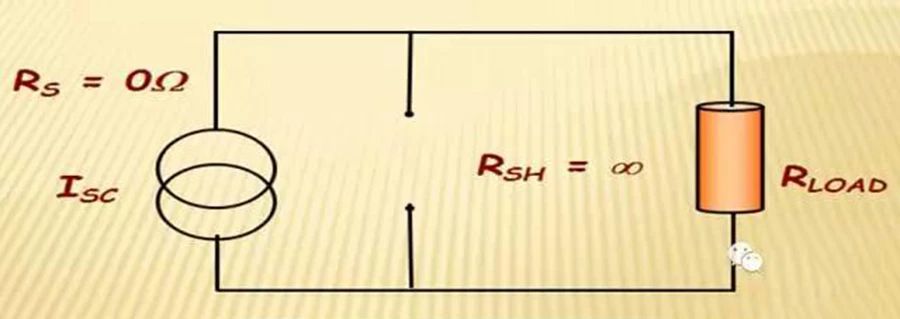

理想電路中，串聯電阻為0Ω，并聯電阻為∞，光伏電池的輸出功率最大，我們在工作中主要通過各種辦法降低串阻以及提高并阻來增加電池的轉換效率。

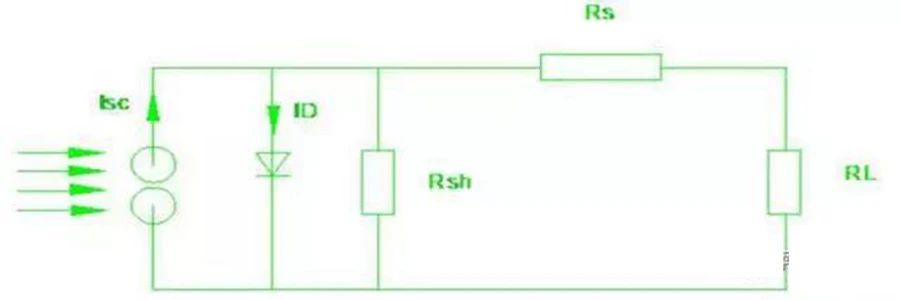

等效電路：
Isc 短路電流 RS 串聯電阻
包括光伏電池的體電阻、表面電阻、電極電阻、電極與硅片表面的接觸電阻等；
Rsh 并聯電阻，又稱為旁漏電阻
主要因素為硅片邊緣污染及內部缺陷引起
03. 光伏測試原理圖

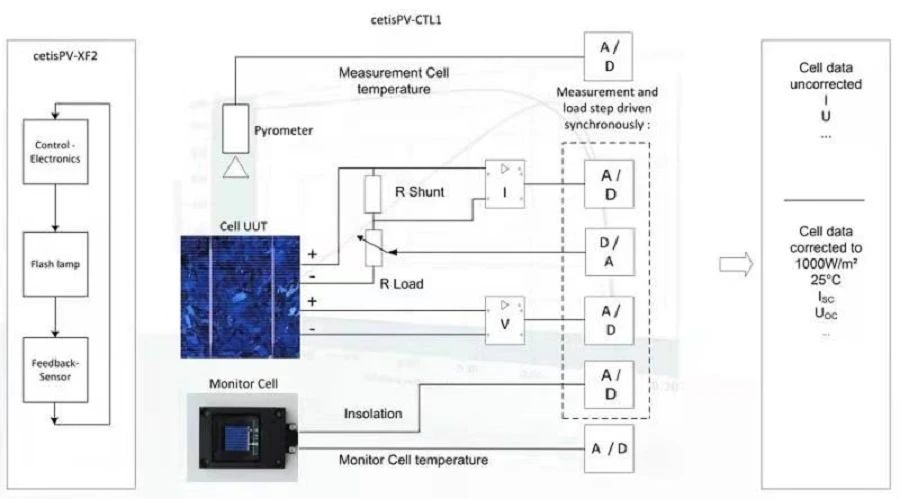

測試電路原理圖

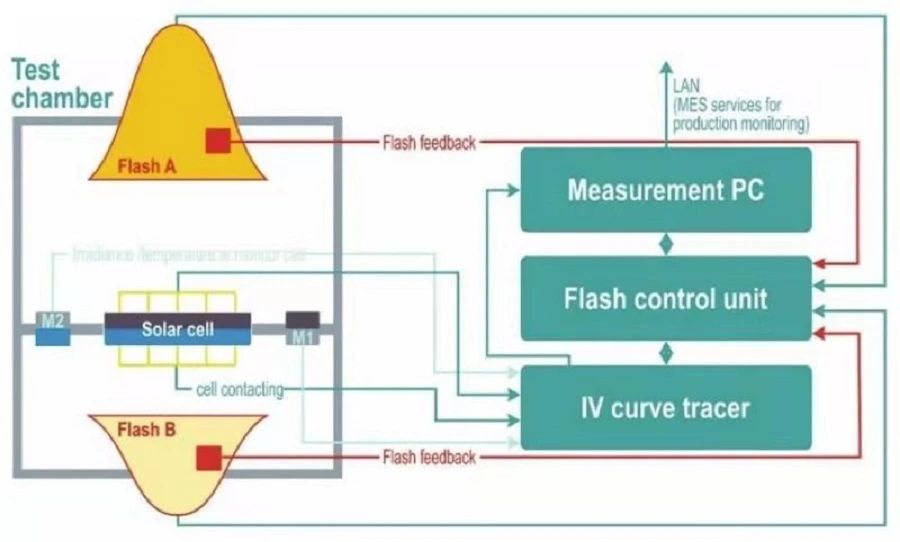

雙面電池測試示意圖

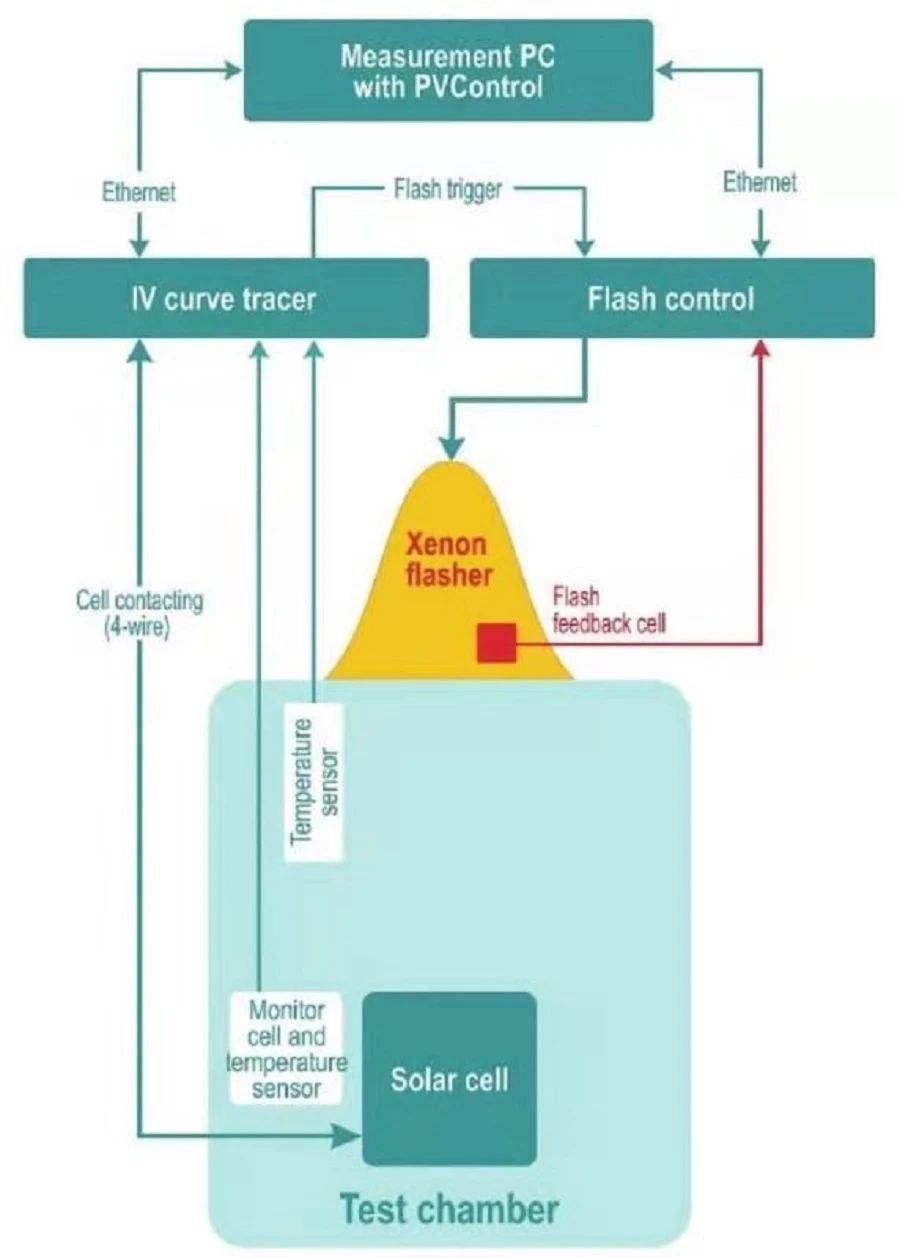

測試控制示意圖
04. 轉換效率技術公式

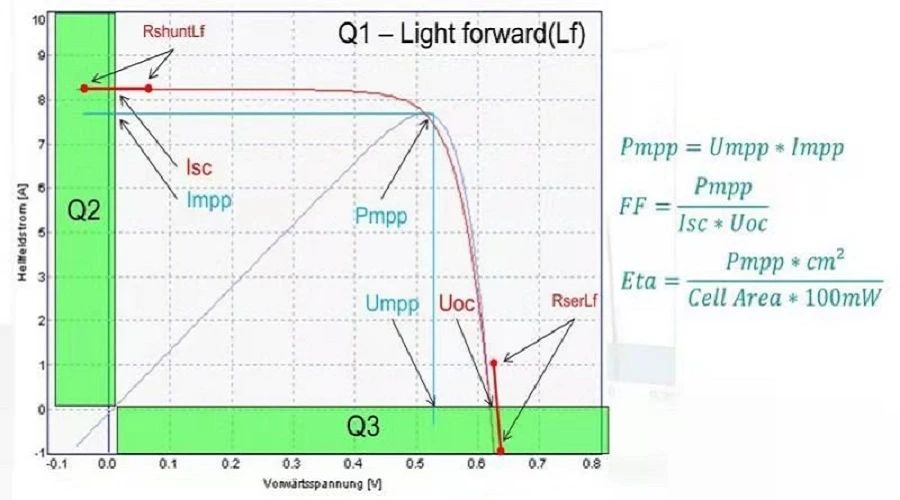

1. 電性能參數計算公式
Pin 為單位面積的入射光功率W/m2，Pin 標準光強是指: 光譜AM1.5、測試溫度25度狀態下1000w/m2；
最大功率Pmpp=Isc*Uoc*FF；
FF=Impp*Umpp/（Isc*Uoc）；
高效太陽能組件iv檢測設備
產品介紹:

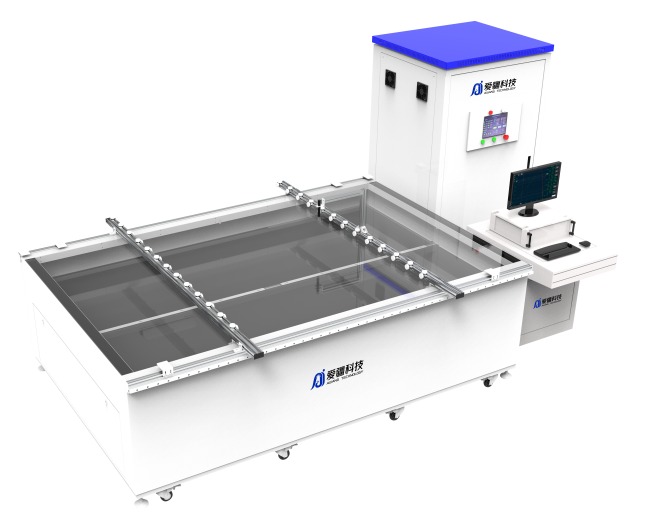

愛疆自主研發的ZG500型號設備滿足行業光譜標準：1.A+A+A+性能；不均勻度、光譜匹配度、光強穩定度三大核心性能指標均超過行業標準。
2.全光譜；光譜范圍滿足300-1200nm范圍，實現高效晶硅電池的全光譜測試，測試準確性大幅提高。太陽電池組件采用四線連接，以及高速數據采集系統，確保了太陽電池電流測量的準確性。紅外無接觸式測溫，準確測出組件溫度，確保了溫度修正的準確性。
性能特點：
1.A+A+A+標準：高于IEC60904-92020標準
2.300-1200nm全光譜：更加真實反映組件在各波段響應能力
3.A+級光譜匹配
4.電子負載：掃描方向支持Isc→Voc和Voc→Isc兩種模式
5.測量對象：PERC、N型、TOPcon、HJT、CIGS、普通晶硅等技術組件
6.輻照度：調節范圍可定制，最低至200 W/m2
