一、產品介紹

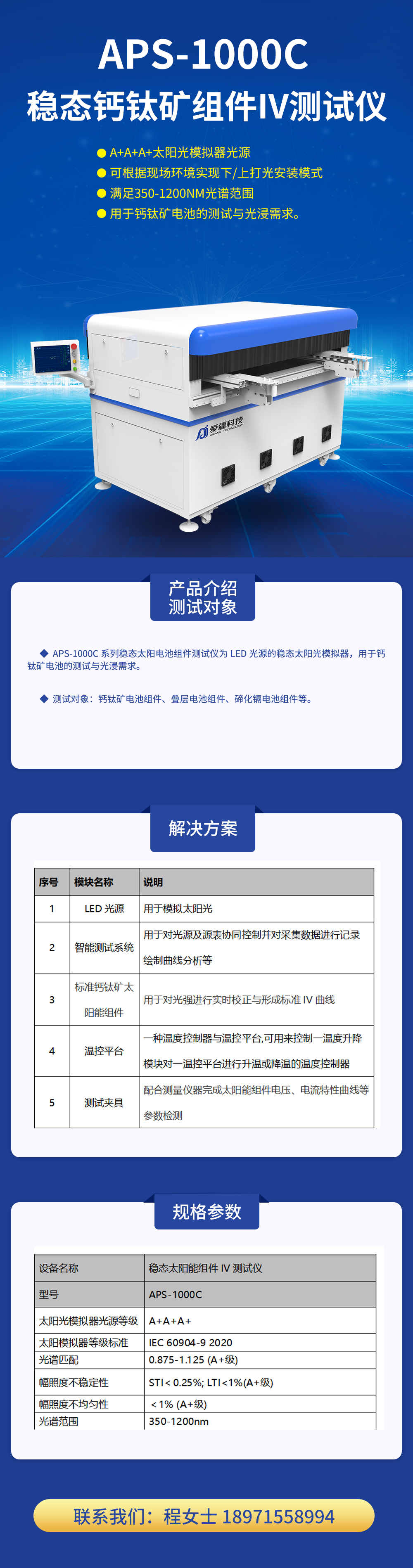

APS-1000C系列穩態太陽電池組件測試儀為LED光源的穩態太陽光模擬器，用于鈣鈦礦電池的測試與光浸需求。
測試對象：鈣鈦礦電池組件、疊層電池組件、碲化鎘電池組件等。
二、規格概述
測試光源：直射式，可根據現場環境實現下/上打光安裝模式
測試流程：
1) 設備上電開機，等待系統完成開機后，進行參數設置，完成設備預充電；
2) 設備正常工作前，請按要求將設備進行系統校準，未按要求執行將會導致測試結果異常；
3) 將待檢組件放到指定位置，連接測試線，點擊測試按鈕進行測試；
4) 測試完后，軟件將會顯示本次測試參數與結果。
有效測量組件尺寸：1200mm×600mm
工作節拍：與閃光時間關聯
上料方式：產線模式/手動模式/預處理模式
三、解決方案
序號 | 模塊名稱 | 說明 |
1 | LED光源 | 用于模擬太陽光 |
2 | 智能測試系統 | 用于對光源及源表協同控制并對采集數據進行記錄繪制曲線分析等 |
3 | 標準鈣鈦礦太陽能組件 | 用于對光強進行實時校正與形成標準IV曲線 |
4 | 溫控平臺 | 一種溫度控制器與溫控平臺,可用來控制一溫度升降模塊對一溫控平臺進行升溫或降溫的溫度控制器 |
5 | 測試夾具 | 配合測量儀器完成太陽能組件電壓、電流特性曲線等參數檢測 |
四、規格參數
設備名稱 | 穩態太陽能組件IV測試儀 |
型號 | APS-1000C |
太陽光模擬器光源等級 | A+A+A+ |
太陽模擬器等級標準 | IEC 60904-9 2020 |
光譜匹配 | 0.875-1.125 (A+級) |
幅照度不穩定性 | STI＜0.25%; LTI<1%(A+級) |
幅照度不均勻性 | ＜1% (A+級) |
光譜范圍 | 350-1200nm |
