太陽能電池片全自動分選機 ADG2400S

產品簡介:

◆ 采用AAA級太陽光模擬器

◆ 分選速度快2400pcs/h

◆ 破片率≤0.1%

◆ 伺服電機,模塊化設計


咨詢熱線:4000-788-801

  • 產品介紹
  • 產品詳情

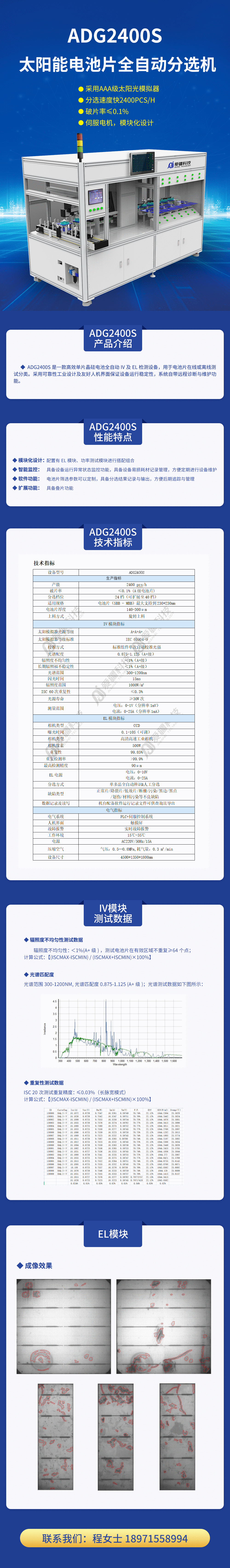

  • ADG2400S.gif

  • 一、產品介紹

    ADG2400S是一款高效單片晶硅電池全自動IV及EL檢測設備,用于電池片在線或離線測試分類。采用可靠性工業設計及友好人機界面保證設備運行穩定性,系統自帶遠程診斷與維護功能。

    二、性能特點

    ◆ 模塊化設計

    配置有EL模塊、功率測試模塊進行搭配組合

    ◆ 智能監控

    具備設備運行異常狀態監控功能,具備設備易損耗材記錄管理,方便定期進行設備維護

    ◆ 軟件功能

    電池片篩選參數可以定制,具備分選結果記錄與輸出,方便后期追蹤與管理

    ◆ 擴展功能

    具備疊片功能

    三、技術指標

    設備型號

    ADG2400S

    生產指標

    產能

    2400 pcs/h

    破片率

    ≤0.1% (A級電池片)

    分選檔位

    24檔位(可擴展至40檔)

    適用規格

    電池片(5BB - MBB)最大支持到230*230mm

    電池片厚度

    140-300μm

    上料方式

    旋轉上料

    IV模塊指標

    太陽模擬器光源等級

    A+A+A+

    太陽模擬器等級標準

    IEC 60904-9

    校準方式

    標準組件單次自動校準光強

    光譜配度

    0.875-1.125(A+級)

    輻照度不均勻性

    <1%(A+級)

    長期輻照福不穩定性

    <1%(A+級)

    光譜范圍

    300-1200nm

    閃光時間

    15ms

    輻照度范圍

    1000W/m2

    ISC 60次重復性

    ≤0.3%

    光源壽命

    ≥30W次

    測量范圍

    電壓:0-1V(分辨率1mV) 電流:0-25A(分辨率1mA)

    EL模塊指標

    相機類型

    CCD

    曝光時間

    0.1-10S(可調)

    相機類型

    高清高速工業相機

    相機像素

    500W

    重復性

    99.85%

    重復檢測率

    >99.9%

    最高檢測精度

    90μm

    EL電源

    電壓:0-10V  電流:0-25A

    分選方式

    單多晶全自動辨識&人工分選

    缺陷類型

    正常片/隱裂片/低效片/斷柵/污染/黑邊/黑點
         /劃傷/材料污染等不良缺陷

    數據記錄及讀寫

    機臺配備軟件運行記錄文件可供查詢且導出

    電氣指標

    電氣系統

    PLC+伺服控制系統

    人機界面

    觸摸屏

    故障報警

    實時故障報警

    工作環境

    15℃-35℃

    電源

    AC220V/50Hz/15A

    壓縮空氣

    氣壓:0.5—0.8MPa,耗氣量:0.3 m3/min

    設備尺寸

    4500*1350*1800mm
